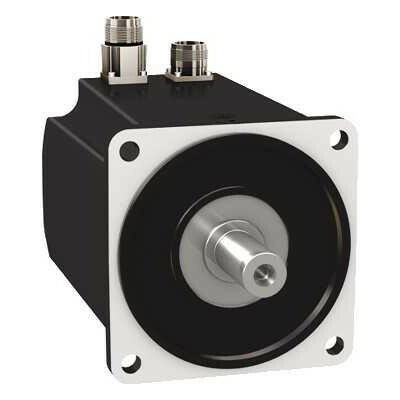

Schneider Electric servomotor BMH1402P27F1A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BMH maximální mechanická rychlost 4000 ot./min klidový krouticí moment 18,5 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 18,5 N.m pro LXM32.D72N4 24 A při 480 V trojfázové maximální klidový moment 50,3 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 50,3 N.m pro LXM32.D72N4 24 A při 480 V trojfázové jm. výstupní výkon 3500 W pro LXM32.D72N4 24 A při 400 V trojfázové, 3500 W pro LXM32.D72N4 24 A při 480 V trojfázové jmenovitý kroutící moment 12,2 N.m pro LXM32.D72N4 24 A při 480 V trojfázové, 12,2 N.m pro LXM32.D72N4 24 A při 400 V trojfázové jmenovité otáčky 3000 ot/min pro LXM32.D72N4 24 A při 400 V trojfázové, 3000 ot/min pro LXM32.D72N4 24 A při 480 V trojfázové kompatibilita LXM32.D72N4 při 400...480 V trojfázové provedení hřídele Hladká stupeň krytí IP IP65 (standardní), IP67 (s příslušenstvím pro zvýšení krytí) rozlišení enkodéru 32768 poloh na ot. x 4096 otáček parkovací brzda Ano montážní držák Mezinárodní standardní příruba elektrické připojení Přímé konektory  Doplňující popis kompatibilní řada Lexium 32 [Us] jmenovité napájecí napětí 480 V počet fází v síti Trojfázové trvalý mezní proud 16,83 A trvalý výkon 4,44 W maximální proud Irms 57,4 A pro LXM32.D72N4 maximální trvalý proud 57,4 A druhý konec hřídele Bez druhého konce hřídele průměr hřídele 24 mm délka hřídele 50 mm typ enkodéru Víceotáčkový SinCos Hiperface přídržný moment 18 N.m (parkovací brzda) osová výška motoru 140 mm délka motoru 2 konst. točivého momentu 1,1 N.m/A při 120 °C zpětná emf konstanta 70,7 V/krpm při 120 °C počet pólů motoru 10 moment setrvačnosti motoru 33,5 kg.cm² odpor statoru 0,23 Ohm při 20 °C indukčnost statoru 3 mH při 20 °C el. časová konstanta statoru 13 ms při 20 °C max. radiální síla Fr 2240 N při 1000 ot./min, 1780 N při 2000 ot./min, 1550 N při 3000 ot./min max. axiální síla Fa 0,2 x Fr zatažení brzdy 18 W typ chlazení Přirozené proudění délka 227 mm průměr centrovacího kroužku 130 mm hloubka středního kroužku 3,5 mm počet montážních otvorů 4 montážní otvor o průměru 11 mm průměr kruhu mont. otvorů 165 mm hmotnost přístroje 14,3 kg
