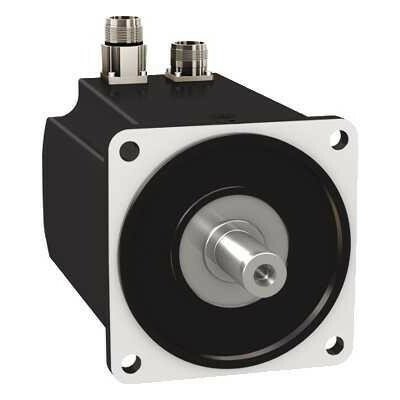

Schneider Electric servomotor BMH1403P16A1A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BMH maximální mechanická rychlost 4000 ot./min klidový krouticí moment 24 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 24 N.m pro LXM32.D72N4 24 A při 480 V trojfázové maximální klidový moment 71,8 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 71,8 N.m pro LXM32.D72N4 24 A při 480 V trojfázové jm. výstupní výkon 4700 W pro LXM32.D72N4 24 A při 400 V trojfázové, 4700 W pro LXM32.D72N4 24 A při 480 V trojfázové jmenovitý kroutící moment 14,3 N.m pro LXM32.D72N4 24 A při 480 V trojfázové, 14,3 N.m pro LXM32.D72N4 24 A při 400 V trojfázové jmenovité otáčky 3000 ot/min pro LXM32.D72N4 24 A při 400 V trojfázové, 3000 ot/min pro LXM32.D72N4 24 A při 480 V trojfázové kompatibilita LXM32.D72N4 při 400...480 V trojfázové provedení hřídele S perem a drážkou stupeň krytí IP IP54 (standardní) rozlišení enkodéru 32768 poloh na otáčku parkovací brzda Ne montážní držák Mezinárodní standardní příruba elektrické připojení Přímé konektory  Doplňující popis kompatibilní řada Lexium 32 [Us] jmenovité napájecí napětí 480 V počet fází v síti Trojfázové trvalý mezní proud 18 A trvalý výkon 4,8 W maximální proud Irms 62,3 A pro LXM32.D72N4 maximální trvalý proud 62,3 A druhý konec hřídele Bez druhého konce hřídele průměr hřídele 24 mm délka hřídele 50 mm šířka klíče 40 mm typ enkodéru Jednootáčkový SinCos Hiperface osová výška motoru 140 mm délka motoru 3 konst. točivého momentu 1,34 N.m/A při 120 °C zpětná emf konstanta 85,9 V/k(ot/min) při 120 °C počet pólů motoru 10 moment setrvačnosti motoru 47,5 kg.cm² odpor statoru 0,22 Ohm při 20 °C indukčnost statoru 3 mH při 20 °C el. časová konstanta statoru 13,6 ms při 20 °C max. radiální síla Fr 1680 N při 3000 ot./min, 2420 N při 1000 ot./min, 1920 N při 2000 ot./min max. axiální síla Fa 0,2 x Fr typ chlazení Přirozené proudění délka 232 mm průměr centrovacího kroužku 130 mm hloubka středního kroužku 3,5 mm počet montážních otvorů 4 montážní otvor o průměru 11 mm průměr kruhu mont. otvorů 165 mm hmotnost přístroje 16 kg
