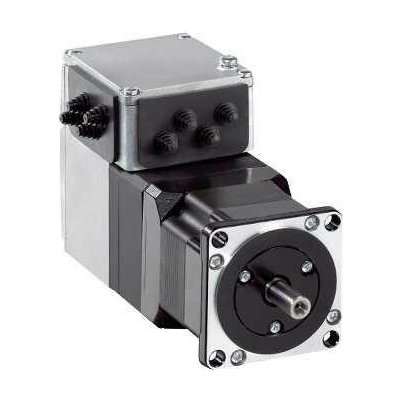

Schneider Electric servomotor ILA2K572TC1A0

  Základní popis řada výrobků Zabudovaný pohon Lexium typ produktu nebo součásti Integrovaný pohon označení přístroje ILA typ motoru Stř. synchronní servomotor počet pólů motoru 6 počet fází v síti Jednofázové [Us] jmenovité napájecí napětí 24 V, 48 V typ sítě DC komunikační rozhraní Integrovaný Ethernet/IP délka 163,8 mm typ vinutí Vysoká rychlost otáčení a střední moment elektrické připojení Průmyslový konektor parkovací brzda Ne typ převodovky Ne jmenovité otáčky 3000 ot/min při 24 V, 5100 ot/min při 48 V jmenovitý kroutící moment 0,57 N.m  Doplňující popis přenosová rychlost 125, 250, 500 kbaud montážní držák Příruba osová výška motoru 57 mm délka motoru 2 průměr centrovacího kroužku 50 mm hloubka středního kroužku 1,6 mm počet montážních otvorů 4 montážní otvor o průměru 5,2 mm průměr kruhu mont. otvorů 66,6 mm typ enkodéru Jednootáčkový enkóder provedení hřídele Hladká druhý konec hřídele Bez druhého konce hřídele průměr hřídele 9 mm délka hřídele 20 mm meze napájecího napětí 18...55,2 V proud I (A) 7500 mA (maximální nepřetržitý), 9000 mA (max. (špička)) jmenovitý proud pojistky 16 A nastavovací rozhraní RS485 Modbus TCP (9,6, 19,2 a 38,4 kbaudu) typ vstupu/výstupu 4 sig. (každý může být použit jako vstup nebo výstup) garantovaná úroveň log 0 -3...4,5 V garantovaná úroveň log 1 15...30 V diskrétní proudový vstup 10 mA při 24 V pro bezpečnostní vstup, 2 mA při 24 V pro rozhraní signálu 24 V napětí diskrétního výstupu 23...25 V maximální spínací proud 100 mA na výstup, 200 mA celkem typ ochrany Přetížení výstupního napětí, Bezpečné odpojení motoru, Zkrat na výstupním napětí maximální klidový moment 0,85 N.m klidový krouticí moment 0,57 N.m rozlišení enkodéru 16384 poloh na otáčku chyba přesnosti +/- 0,05 ° moment setrvačnosti motoru 0,173 kg.cm² max. radiální síla Fr 107 N max. axiální síla Fa 104 N (silový přetlak), 104 N (síla v tahu) životnost v hodinách 20000 H z ložisko : označení CE typ chlazení Přirozené proudění hmotnost přístroje 1,7 kg  Prostředí standardy EN 50347, EN 61800-3:2001, druhé prostředí, EN 61800-3 : 2001-02, EN/IEC 50178, EN/IEC 61800-3, IEC 60072-1, IEC 61800-3, vyd. 2 certifikace výrobku CUL, TÜV, UL teplota okolního vzduchu pro provoz 0...40 °C bez snížení zatížení, > 40...55 °C se snížením výkonu o 2 % na °C dovolená teplota okolního vzduchu 105 °C (výkonový zesilovač), 110 °C (motor) teplota okolí pro uskladnění -25...70 °C pracovní nadmořská výška
