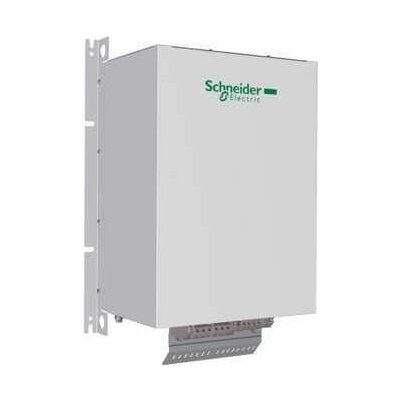

Schneider Electric VW3A46107

  Základní popis typ produktu nebo součásti Pasivní harmonický filtr použití výrobku Omezení harmonických proudu  Doplňující popis kompatibilní řada Altivar 61, Altivar 71, Altivar Process ATV600, Altivar Process ATV900 [Us] jmenovité napájecí napětí 400 V (+/- 10 %) frekvence sítě 50 Hz (tolerance: +/- 2 %) počet na měnič 1 filtr na měnič pro frekvenční měnič ATV61W motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV61H motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV71H motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV71W motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV650 nástěnná, motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV630 nástěnná, motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV950 nástěnná, motor: 22 kW / 30 hp, 1 filtr na měnič pro frekvenční měnič ATV930 nástěnná, motor: 22 kW / 30 hp [In] jmenovitý proud Pro vstupní, Pro výstup počet fází v síti 3 fáz. THDI 10 % pro frekvenční měnič ATV61W motor: 22 kW / 30 hp, 16 % pro frekvenční měnič ATV61H motor: 22 kW / 30 hp, 16 % pro frekvenční měnič ATV71H motor: 22 kW / 30 hp, 16 % pro frekvenční měnič ATV71W motor: 22 kW / 30 hp, 10 % pro frekvenční měnič ATV650 motor: 22 kW / 30 hp, 10 % pro frekvenční měnič ATV630 motor: 22 kW / 30 hp, 10 % pro frekvenční měnič ATV950 motor: 22 kW / 30 hp, 10 % pro frekvenční měnič ATV930 motor: 22 kW / 30 hp max. proud 1,5 x jmenovitý proud (doba trvání = 60 s) účinnost 45...60 °C se snížením proudu o 3 % na °C, 5...45 °C bez snížení zatížení (I) teplota okolního vzduchu pro uskladnění > -25...55 °C skladování v původním obalu, > -25...65 °C během přepravy pracovní nadmořská výška 1000...4000 m se snížením proudu o 5 % na 1000 m standardy EN/IEC 61000-3-2, EN/IEC 61000-3-12, EN/IEC 61000-3-4, EN/IEC 61000-2-2, EN/IEC 61000-2-4, G5/4 doporučení
