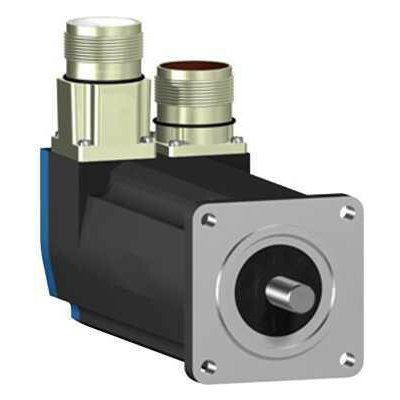

Schneider Servomotor Electric BSH0551P01F1A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BSH maximální mechanická rychlost 9000 ot./min klidový krouticí moment 0,5 N.m pro LXM15LD13M3 při 230 V jednofázové, 0,5 N.m pro LXM15LU60N4 při 230 V trojfázový, 0,5 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 0,5 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 0,5 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázový maximální klidový moment 1,4 N.m pro LXM15LD13M3 při 230 V jednofázové, 1,4 N.m pro LXM15LU60N4 při 230 V trojfázový, 1,5 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 1,5 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 1,5 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázový jm. výstupní výkon 170 W pro LXM15LD13M3 při 230 V jednofázové, 170 W pro LXM15LU60N4 při 230 V trojfázový, 300 W pro LXM32.U60N4 1,5 A při 400 V trojfázový, 300 W pro LXM32.U60N4 1,5 A při 400 V trojfázový, 300 W pro LXM32.U60N4 1,5 A při 480 V trojfázový jmenovitý kroutící moment 0,46 N.m pro LXM15LD13M3 při 230 V jednofázové, 0,46 N.m pro LXM15LU60N4 při 230 V trojfázový, 0,48 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 0,48 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázový, 0,48 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázový jmenovité otáčky 4000 ot/min pro LXM15LD13M3 při 230 V jednofázové, 4000 ot/min pro LXM15LU60N4 při 230 V trojfázový, 6000 ot/min pro LXM32.U60N4 1,5 A při 480 V trojfázový, 6000 ot/min pro LXM32.U60N4 1,5 A při 400 V trojfázový, 6000 ot/min pro LXM32.U60N4 1,5 A při 400 V trojfázový kompatibilita LXM15LD13M3 při 230 V jednofázové, LXM15LU60N4 při 230 V trojfázové, LXM32.U60N4 při 400 V trojfázové, LXM32.U60N4 při 480 V trojfázové provedení hřídele Hladká stupeň krytí IP IP50 (standardní) rozlišení enkodéru 131072 poloh na otáčku parkovací brzda Ano montážní držák Mezinárodní standardní příruba elektrické připojení Přímé konektory  Doplňující popis kompatibilní řada Lexium 15, Lexium 32 [Us] jmenovité napájecí napětí 480 V počet fází v síti Trojfázové trvalý mezní proud 0,73 A trvalý výkon 0,45 W maximální proud Irms 3,5 A pro LXM15LD13M3, 3,5 A pro LXM15LU60N4, 2,9 A pro LXM32.U60N4 maximální trvalý proud 2,9 A spínací frekvence 8 kHz druhý konec hřídele Bez druhého konce hřídele průměr hřídele 9 mm délka hřídele 20 mm typ enkodéru Jednootáčkový SinCos Hiperface přídržný moment 0,8 N.m (parkovací brzda) osová výška motoru 55 mm délka motoru 1 konst. točivého momentu 0,7 N.m/A při 120 °C zpětná emf konstanta 40 V/krpm při 120 °C počet pólů motoru 6 moment setrvačnosti motoru 0,083 kg.cm² odpor statoru 41,8 Ohm při 20 °C indukčnost statoru 71,5 mH při 20 °C el. časová konstanta statoru 1,09 ms při 20 °C max. radiální síla Fr 170 N při 8000 ot./min, 180 N při 7000 ot./min, 190 N při 6000 ot./min, 200 N při 5000 ot./min, 220 N při 4000 ot./min, 240 N při 3000 ot./min, 270 N při 2000 ot./min, 340 N při 1000 ot./min max. axiální síla Fa 0,2 x Fr zatažení brzdy 10 W typ chlazení Přirozené proudění délka 159 mm průměr centrovacího kroužku 40 mm hloubka středního kroužku 2 mm počet montážních otvorů 4 montážní otvor o průměru 5,5 mm průměr kruhu mont. otvorů 63 mm hmotnost přístroje 1,3 kg
