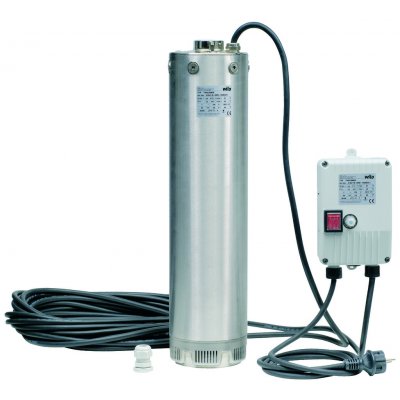

Wilo Sub-TWI 5 308 DM 4104124

Vaše výhody

Vysoká účinnost díky optimalizované hydraulice

Motor s vlastním chlazením, možná instalace do suchého prostředí mimo vodu

Provedení na jednofázový střídavý proud, předem smontované se skříňovým rozvaděčem a ochranou motoru pro snadnou instalaci

Snadná manipulace a údržba

Odolné vůči korozi a nízké opotřebení

Konstrukce
Ponorné motorové čerpadlo 5" z ušlechtilé oceli, vícestupňové

Použití

Ponorná motorová čerpadla

Čerpání vody ze studní, cisteren a nádrží

Zalévání, zavlažování a odčerpávání

Zásobování vodou

Využití dešťové vody


Vybavení/funkce

20m jistící lano

20m H07RN-F kabel

Provedení na jednofázový střídavý proud

předmontováno spolu se skříňovým rozvaděčem

Ochrana motoru proti nadproudům


Obsah dodávky

Čerpadlo s 20m připojovacím kabelem

Jistící lano z polyproyplénu

Návod k montáži a obsluze

Typový klíč

Příklad:

TWI5-SE 304 EM-FS

TWI

Ponorné motorové čerpadlo z nerezové oceli

5

Průměr čerpadla (5")

SE

Druh nasávání:
SE = Přípojka na straně sání G 1¼ (pro plovoucí odběr)
[Mezera] = Nasávání sacím košem

3

Jmenovitý čerpací výkon Q v m³/h (za optimální účinnosti)

04

Počet stupňů

EM

Síťová přípojka:
EM = 1~230 V, 50 Hz
DM = 3~400 V, 50 Hz

FS

Vybavení:
FS = s plovákovým spínačem
[Mezera] = Bez plovákového spínače


Technické údaje

Síťová přípojka 1~230 V, 50 Hz / 3~400 V, 50 Hz

Teplota média +5 °C až +35 °C

Max. provozní tlak 10 bar

Způsob ochrany IP 68

Přípojka na výtlaku Rp 1¼

Přípojka na straně sání pro provedení SE Rp 1¼


Materiály

Skříň čerpadla: Ušlechtilá ocel 1.4301

Oběžné kolo: 1.4301

Hřídel: 1.4301

Mechanická ucpávka: SIC/SIC a uhlík/keramika

Stupňové komory: 1.4301

Difuzor/Injektor: 1.4301

Těsnění: NBR


Popis/konstrukce

Vícestupňová konstrukce kompletně v AISI304

Certifikováno ACS- & WRAS

Dvojitá mechanická ucpávka SIC/SIC

Odpojitelný připojovací kabel

Velkoryse dimenzovaný vodou chlazený motor

Obsah dodávky zahrnuje 20m připojovací kabel a jistící lano
