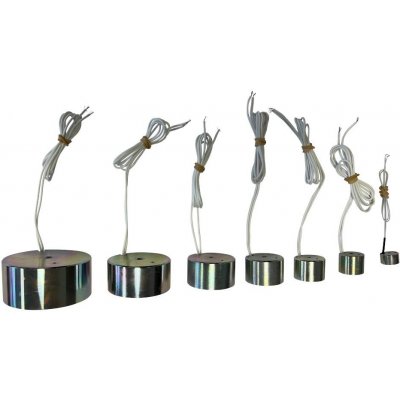

Přídržné elektromagnety se skládají z cívky a kovového jádra. Elektrický proud protékající vinutím cívky vytváří magnetické pole v jádře přídržného elektromagnetu. Toto magnetické pole je využito k udržení předmětů z feromagnetických materiálů. Přídržné elektromagnety mají velkou přídržnou sílu – vždyť elektromagnet o průměru 25 mm unese až 14 kg! Je možné využít více elektromagnetů a dosáhnout tak vyšší přídržné síly / nosnosti. Další výhodou přídržného magnetu je skutečnost, že v klidovém stavu... Celý popis
Koupit za 2 299 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Přídržné elektromagnety se skládají z cívky a kovového jádra. Elektrický proud protékající vinutím cívky vytváří magnetické pole v jádře přídržného elektromagnetu. Toto magnetické pole je využito k udržení předmětů z feromagnetických materiálů.
Přídržné elektromagnety mají velkou přídržnou sílu – vždyť elektromagnet o průměru 25 mm unese až 14 kg! Je možné využít více elektromagnetů a dosáhnout tak vyšší přídržné síly / nosnosti.
Další výhodou přídržného magnetu je skutečnost, že v klidovém stavu nemagnetují a manipulace s nimi je tak (ve srovnání s permanentními magnety) zcela bezpečná a jednoduchá.
ROZMĚROVÁ TABULKA PŘÍDRŽNÝCH ELEKTROMAGNETŮ
Katalogové číslo
Ø a (mm)
b (mm)
Napětí
Přídržná síla (N)
Přídržná síla (kg)
Příkon (W)
Hmotnost (kg)
E919001
18
11
24 VDC
45
4,5
1,4
0,02
E919002
25
20
24 VDC
140
14
3,2
0,07
E919003
32
22
24 VDC
240
24
3,6
0,11
E919004
40
25,5
24 VDC
475
47,5
5,2
0,2
E919005
50
27
24 VDC
760
76
6,5
0,3
E919006
63
30
24 VDC
1050
105
9
0,55
E919007
80
38
24 VDC
2400
240
15
1,2
E919008
100
43
24 VDC
3400
340
20,5
2,1
E919009
150
56
24 VDC
9300
930
37
6,4
Na vyžádání
180
63
24 VDC
15000
1500
50
10,5
Na vyžádání
250
80
24 VDC
30000
3000
90
25,9
Na vyžádání
275
110
24 VDC
40000
4000
140
39
Na vyžádání
300
130
24 VDC
45000
4500
140
60
Využití přídržného elektromagnetu může mít mnoho výhod pro průmyslové procesy, automatizaci a zabezpečovací systémy. Jeho použití zlepšuje bezpečnost práce, urychluje procesy a zvyšuje efektivitu práce. Často je nalezneme v manipulátorech nebo v uchopovacích zařízeních.
Nejčastější využití přídržných elektromagnetů:
- Průmyslová automatizace
- Zabezpečovací systémy
- Průmyslové roboty a manipulátory
Existují však faktory, které negativně ovlivňují přídržnou sílu, jako jsou nežádoucí materiálové příměsi v elektromagnetu nebo v předmětu (uhlík, chrom, nikl, mangan, molybden, měď atd., které snižují přídržnou sílu), drsnost přídržných ploch (čím větší drsnost, tím menší přídržná síla) a vzduchová mezera (čím větší mezera, tím nižší přídržná síla).
Nevyhovuje Vám žádný ze standardních přídržných magnet? Prosíme kontaktujte nás, navrhneme Vám řešení na míru.
